Oscilloscopes

A Tektronix oferece um amplo portfólio de osciloscópios: modelos básicos para ensino, modelos avançados com sinais e domínio mistos, até osciloscópios avançados para análise de sinais complexos e vetoriais.

Consulte o portfólio de produtos abaixo e faça o download do guia para facilitar a escolha do osciloscópio mais adequado para sua aplicação.

NOVIDADE!

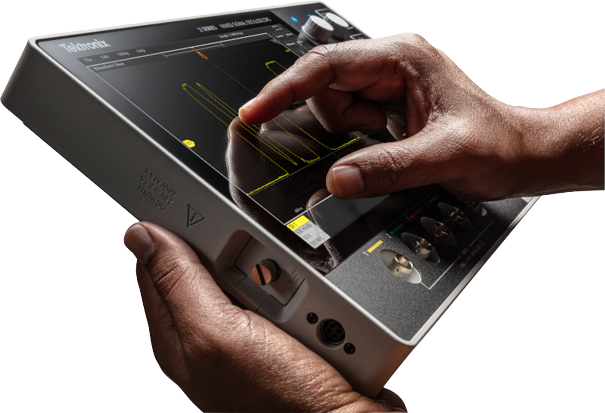

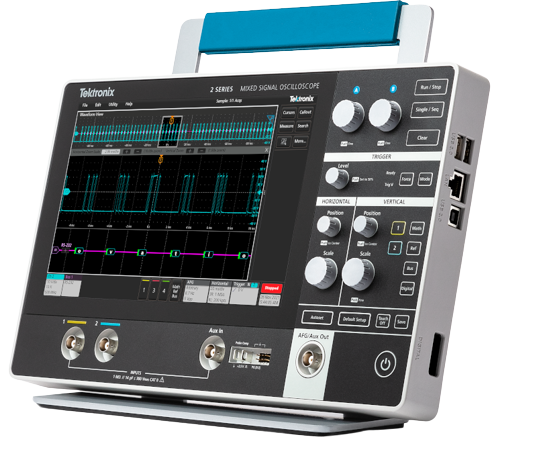

MSO da Série 2

Conheça o Next Gen Tek. O Osciloscópio Touchscreen de Sinal Misto da Série 2 - nossa maior (na verdade, menor) inovação de bancada em anos.

Pesando pouco menos de dois quilos, o MSO da Série 2 é leve para que você possa levá-lo de sua bancada para o campo e vice-versa. A bateria opcional o manterá por até 8 horas de debug desconectada.

Osciloscópio digital TBS1000C

TBS1000C_Front-View_Handle-Up_No-Feet_01-02 (1).png

Com larguras de banda de 50 MHz a 200 MHz, material de aula e sistema de ajuda interno e uma nova interface de usuário, o osciloscópio TBS1000C possui todos os recursos certos para acelerar o aprendizado dos futuros engenheiros.

  • Largura de banda de 50 MHz a 200 MHz, com taxa de amostragem de 1GS/s por canal
  • Design compacto e interface aprimorada de usuário e programação
  • Recursos educacionais integrados
  • Modos de trigger e aquisição para solução de problemas em uma variedade de designs de sinais mistos
  • Display colorido WVGA de 7 polegadas com 15 divisões horizontais para que você possa ver mais do seu sinal
  • 32 medições automatizadas permitem testes rápidos e convenientes de uma ampla variedade de condições de sinal
  • FFT de janela dupla com visualizações simultâneas de domínio de tempo e frequência para analisar os componentes de frequência do sinal
  • Contador de frequência de trigger
  • 5 anos de garantia padrão

Osciloscópio digital TBS2000B


Agora com largura de banda de até 200 MHz, taxa de amostragem máxima de 2 GS/s e um novo design de front-end de baixo ruído, o osciloscópio TBS2000B possui mais recursos para facilitar o desenvolvimento e a solução de problemas.

  • Modelos de 2 e 4 canais analógicos
  • Modelos com largura de banda de 200 MHz, 100 MHz e 70 MHz
  • Taxa de amostragem de até 2 GS/s
  • 5M de comprimento de memória em todos os canais
  • Display colorido WVGA de 9 polegadas com 15 divisões horizontais para que você possa ver mais do seu sinal
  • 5 anos de garantia
  • As leituras de cursor em forma de onda com recursos de pesquisa e marcação permitem fácil identificação de eventos
  • A interface de ponta de prova TekVPI® suporta uma ampla variedade de pontas passivas e ativas e comunica automaticamente os fatores de escala ao osciloscópio
  • O suporte ao adaptador Wi-Fi facilita e torna mais conveniente o compartilhamento de dados e controle


Osciloscópios de sinal misto e de domínio misto de 70 MHz a 8 GHz

Osciloscópio de sinal misto MDO da Série 3

Osciloscópio intuitivo da Série 3 MDO com nossa premiada interface de usuário, a maior tela HD de sua categoria e mais recursos, incluindo medições de RF com um analisador de espectro integrado. Tudo sem usar mais espaço na bancada.

  • 2 ou 4 canais analógicos
  • 16 canais digitais opcionais para análise de sinal misto
  • Largura de banda: 100 MHz - 1 GHz
  • Taxa de amostragem máxima de 5 Gs/s e comprimento de memória de 10M
  • Analisador de espectro integrado padrão de 1 GHz ou opcional de 3 GHz
  • Instrumento 5 em 1 (osciloscópio, analisador de espectro, voltímetro digital, contador de frequência, gerador de funções e arbitrário)
  • Ampla gama de opções de decodificação e trigger de barramento serial
  • Menos de 6 centímetros de profundidade na bancada

Osciloscópio de sinal misto MSO da Série 4

Intuitiva Série 4 MSO, com uma tela maior, mais sinais, mais resolução e recursos avançados, criados para todos os engenheiros para uso diário.

  • 4 ou 6 canais
  • Largura de banda: 200 MHz – 1,5 GHz
  • Taxa de amostragem: 6,25 GS/s por canal
  • A maior tela touch capacitiva HD de 13,3 polegadas (1920x1080) da categoria
  • Até 6 entradas FlexChannel®
  • Memória de 31,25 MPontos por canal (opcional: 62,5 MPontos)
  • Até 48 canais digitais opcionais para análise de sinal misto
  • Resolução vertical de 12 bits; até 16 bits no modo de alta resolução
  • Gerador de função interno opcional
  • Suporte para mais de 20 protocolos de barramento serial


Osciloscópio de sinais mistos MSO da série 5


Ideal para designers e técnicos que desenvolvem sistemas embarcados modernos. O novo MSO da série 5 são os osciloscópios mais flexíveis, configuráveis ​​e fáceis de usar que oferecem velocidade máxima de análise graças à tecnologia FlexChannel, uma integração de 5 instrumentos em 1 com uma interface de usuário de última geração.

  • Canais de entrada: 4, 6 ou 8 entradas FlexChannel
  • Largura de banda: 350 MHz - 2 GHz
  • Taxa de amostragem: 6,25 GS/s por canal
  • Até 64 canais digitais opcionais para análise de sinal misto
  • Resolução vertical de 12 bits; até 16 bits no modo de alta resolução
  • Medidor de frequência de trigger: 8 dígitos
  • Comprimento Memória de 62,5 MPontos por canal (opcional: 125 MPontos)
  • Tela: tela sensível ao toque de 15,6”
  • Gerador de função interno opcional
  • Spectrum View para análise de sinais no domínio da frequencia

Osciloscópio de sinais mistos MSO da série 6


O MSO da série 6 aprimora seus recursos de medição e análise nas principais aplicações de hoje, incluindo testes de compliance com padrões seriais, análise de fonte de alimentação, análise de jitter e integridade de sinal, com um menor ruído em alta resolução.

  • 4 canais analógicos
  • Largura de banda: 1 GHz - 8 GHz
  • Taxa de amostragem: 25 GS/s
  • Até 32 canais digitais opcionais para análise de sinal misto
  • Resolução vertical de 12 bits; até 16 bits no modo de alta resolução
  • Comprimento de Memória: 62.5 MPontos - 1 GPontos (opcional)
  • Tela: tela sensível ao toque de 15,6”
  • Gerador de função interno opcional
  • Spectrum View para análise de sinais no domínio da frequencia




Visite tek.com/oscilloscopes para ver o portfólio completo de osciloscópios Tektronix

Power - Eficiência Energética e Medição de Potência

Garanta testes seguros, precisos e rápidos de Si, SiC e GaN MOSFET em um ambiente de laboratório e de wafer. Saiba mais sobre os desafios de teste resultantes da adoção de SiC e GaN em seus projetos e como resolvê-los. Descubra como minimizar o consumo de energia e maximizar a vida útil da bateria para seus produtos finais. Acelere o tempo de lançamento de seus projetos no mercado.

Saiba mais

Design e Fabricação de Semicondutores

Novos materiais semicondutores, como SiC e GaN, geralmente apresentam desafios únicos durante o desenvolvimento.
Interfaces digitais de alta velocidade requerem ciclos de validação mais rápidos. Depuração mais rápida, decodificação de protocolo e identificação de instabilidade e ruído das fontes são requisitos críticos para os designers
.

Saiba mais

Automotivo

Acelere através da validação, depuração e testes de conformidade do seu projeto Automotivo Ethernet. Reduza o tempo de validação da ECU e o tempo de depuração com a análise automatizada de protocolos de padrões importantes como CAN, CAN FD, FlexRay e Ethernet.

Saiba mais

Ensino e Pesquisa

Preparação de futuros técnicos para os emocionantes desafios do futuro com as soluções educacionais da Tektronix.
A Tektronix possui soluções completas de baixo custo para melhorar a experiência de ensino de alunos e professores.
Maior eficiência no laboratório, conectividade, fluxo de trabalho e automação com o TekSmartLab, a primeira solução de gerenciamento de instrumentos de laboratório em rede.

Saiba mais
Guida

Uma ponta de prova inadequada pode distorcer as medições do osciloscópio ou até interferir no comportamento do circuito em teste.

Este guia de 60 páginas sobre pontas de prova inclui tudo o que você precisa saber para medir sinais com precisão, especialmente nas altas velocidades atuais.

Faça o download do guia
Guida elettronica

Temos décadas de experiência condensada com osciloscópios em um guia detalhado de 60 páginas para ajudá-lo a escolher o melhor osciloscópio para suas aplicações.

Veja visões gerais das arquiteturas do osciloscópio, controles essenciais, considerações sobre pontas de prova, técnicas de configuração e medição e muito mais.

Faça o download do guia
